凝华凭借超硬材料放电加工近几十年的经验,在刀锯超硬材料领域已成为专业的电加工设备制造商,刀锯加工工艺整体解决方案著名提供商。具备能够提供 PCD 复合片从毛片整平磨削、成形切割、刀具刃磨的全系列设备和技术工艺。
时光如白驹过隙,转眼间凝华已在电加工领域耕耘近几十年。我们热爱我们所做的,无论是机床设计还是精密制造都始终倾注了我们无比的激情和理想.
作为国内专业的精密机床制造商。我们一直致力于为用户创造更大价值, 使加工更容易 。自1995 年从航天部第二研究院做为项目独立出来到现在,已经发展成为集研发、生产、销售、服务于一体的高新技术企业,在电加工行业内一直处于前列。
凝华凭借超硬材料放电加工近几十年经验,在刀锯超硬材料领域已成为专业的电加工设备制造商,刀锯加工工艺整体解决方案著名提供商。具备能够提供 PCD 复合片从毛片整平磨削、成形切割、刀具刃磨的全系列设备和技术工艺。
凝华率先采用依赖高精度工业母机保障机床部件精度的生产理念,取消一切人工调整,使所生产的机床在出厂前所有机械部件都处于自然状态以有效的保证长久精度稳定.
相比进口设备追求极致工艺而不惜高昂代价,凝华更为关注实际生产中普遍存在的操作难题。我们强调在有限的资源内创造价值,通过简化操作步骤、降低操作难度、共享工艺方案等措施使得客户的设备可用性大幅提升

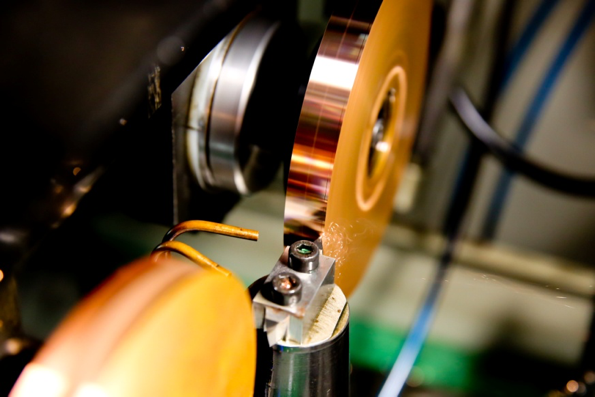

加工过程自动车削电极功能,车削完毕后根据车削量做自动补偿,这样可以避免加工过程中由于电极损耗而造成的加工精度不准的情况。
数控拨齿技术,大幅减少了非加工时间,提高分度精度。
• 大功率刚性精密磨头
• 七个数控轴,双磨头设计
• 气动压脚,实现锯片稳定加工
• 锯片装卡采用变径套,简单经济
• 手动滑台扩展机床的应用空间,既可加工小锯片,又可加工大锯片
• 实现在车削过程断削的功能,避免铜屑短路
• 气压系统保证加工过程稳定
• 传动系统由松下交流伺服电机,PMI精密滚珠丝杠及精密直线导轨组成,确保精确定位
• 自动润滑系统
• 使用低成本紫铜电极轮
型号 |
MD43 | 单位 |
X, Y轴行程 | 60 × 60 | mm |
VI,V2轴行程 | 40 × 40 | mm |
W,U轴行程 | 70 × 70 | mm |
手动滑台行程 | 200 | mm |
E轴对轴心可旋转角度 | ﹣15°-﹢15° | μm |
X,Z,V1,V2,U,W轴分辨率 | 1 | |
E轴分辨率 | 0.1° | mm |
锯片加工精度 | ≤0.03 | mm |
放电效率 | 0.1 | mm/min |
刃磨效率 | 220 | min |
刃口光洁度 | ≤Ra0.4 | μm |
机床噪声 | <78 | db |
