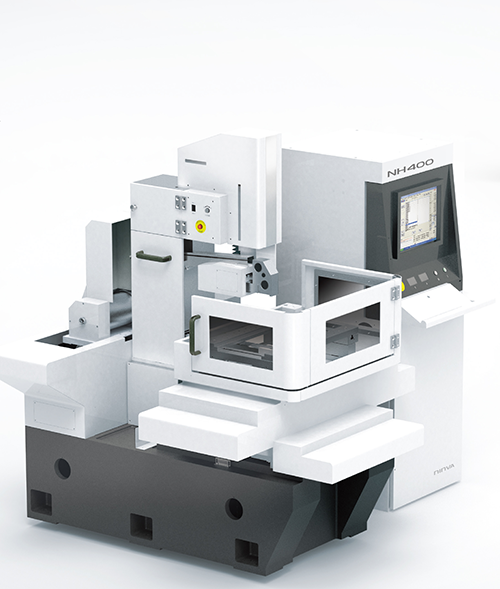

智能中走丝NH400

中走丝线切割选凝华

作为一家有着近几十年中走丝研发和生产经验的企业,凝华率先创立的智能中走丝线切割,摒弃只追求极限指标的产品理念,更多关注客户日常使用中影响机床效果发挥的因素,用技术去降低对操作工的依赖,用自动化、智能化去保证加工的一致性,用精密机械去保证精度的稳定性和持久性。凝华,更专注用户的使用环节。

  • 凝华一直倡导和客户一起研发的理念,研发人员大多时间都在客户现场,故凝华的研发人员更了懂客户,凝华产品更符合客户的需求。
  • 凝华一直坚持在借鉴国外先进技术的基础上自主研发,这种自主性就决定了凝华的产品可以随时根据客户的需求变化而调整,而这,也正是跟上客户需求变化的关键。
  • 坚持高品质;实用的价格。凝华一直秉承航天基因,坚持配置和部件的高品质,并通过精简产品,优化管理,批量生产来降低成本,在坚持高品质的同时,保证产品的物超所值。

智能中走丝制造商

时光如白驹过隙,转眼间凝华已在电加工领域耕耘近三十年。我们热爱我们所做的,无论是机床设计还是精密制造都始终倾注了我们无比的激情和理想.

镜面火花机血统的脉冲电源

采用创新思路的等能量脉冲发生器,控制实际放电脉冲宽度,减小电极损耗,使加工表面均匀一致,加工效率大幅提高。

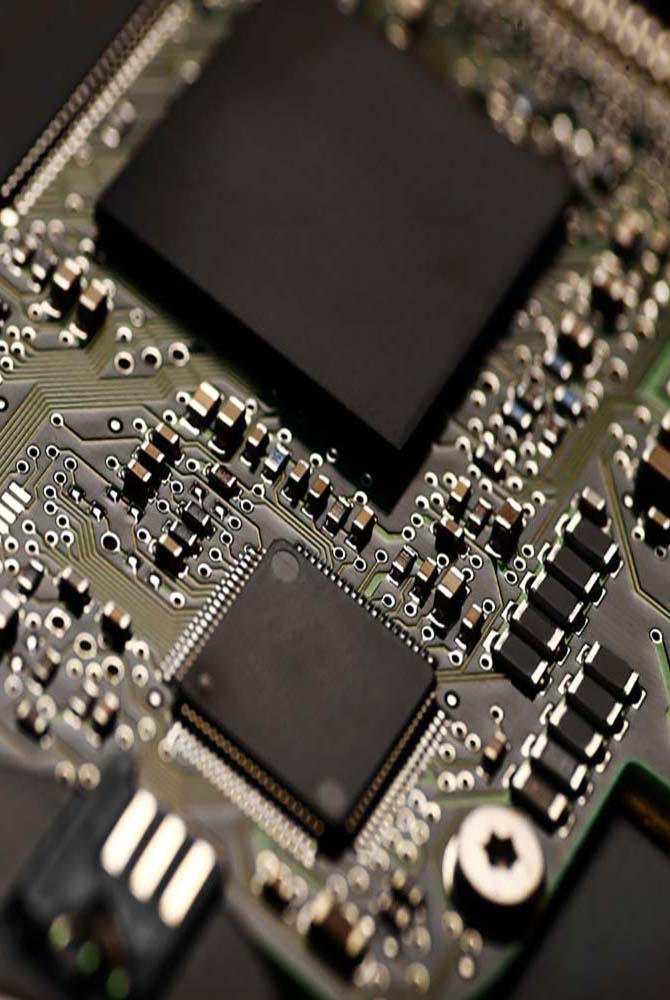

基于工业嵌入式控制系统

采用先进的工业windows系统,实现更友好的人机界面和扩展性,更便捷的联网功能和自主升级功能.

基于长久稳定精度设计生产理念

凝华率先采用依赖高精度工业母机保障机床部件精度的生产理念,取消一切人工调整,使所生产的机床在出厂前所有机械部件都处于自然状态以有效的保证长久精度稳定.

使加工更容易

相比进口设备追求极致工艺而不惜高昂代价,凝华更为关注实际生产中普遍存在的操作难题。我们强调在有限的资源内创造价值,通过简化操作步骤、降低操作难度、共享工艺方案等措施使得客户的设备可用性大幅提升

高效切割

• 效率突破300mm²/min
• 采用凝华自主研发的等脉冲电路,高效切割下加工面均匀。
• 有图有真相,视频中工件厚度49.5mm

精密

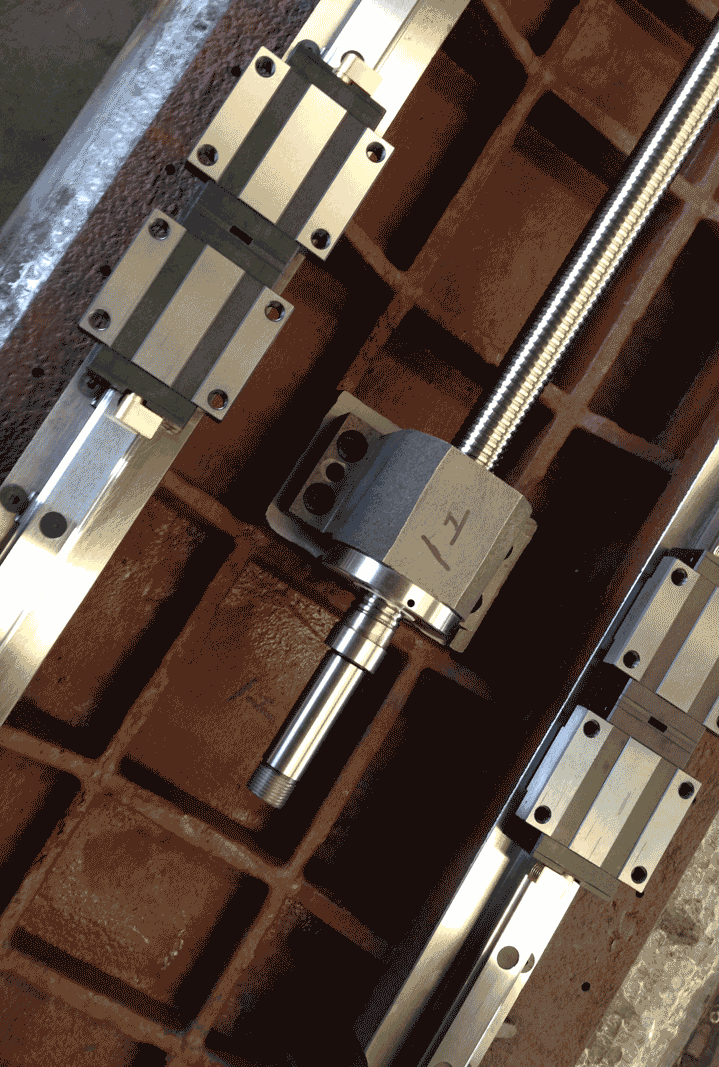

• 精密导轨丝杠、高精度工业母机加工,全程减少人工因素
• 高刚性射界,保持精度持久不变
• 全交流伺服电机可选装光栅尺闭环控制
• 0.1微米脉冲指令
• 恒张力系统
• 精密级过滤水箱

经济

• 综合性价比优化设计,通过大批量简洁高效生产有效降低成本
• 优化模块设计,大规模集成电路和集成电子器件,保持高性能的基础上综合降低成本
• 采用高品质部件,降低维护成本.
• 电气和机械双重限位.减低误操作带来的维修成本

智能

• 加工中可编程自动改变加工参数
• 一键启动加工,自动延时顺序开冲水、丝桶、高频
• 智能防撞,移动中自动检测钼丝是否碰到障碍,避免拉断

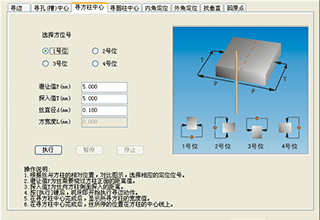

• 具备圆孔、圆柱、槽、自动找中心和碰边定位功能

型号和技术参数

凝华的产品理念是追求精而不追求多,只做能做好的产品!

NH400/NH500

主力中走丝产品

• 交流伺服电机驱动
• 0.1微米最小驱动单位
• CAXA线切割编程软件
• 智能线切割数控系统
• 电子手轮可选*1*10*100倍率

紧凑三轴镜面火花机

NH630/NH800/NH1200

适合客户更大切割范围需求

• 交流伺服电机驱动
• 0.1微米最小驱动单位
• C型结构主机
• 智能线切割数控系统
• 电子手轮可选*1*10*100倍率

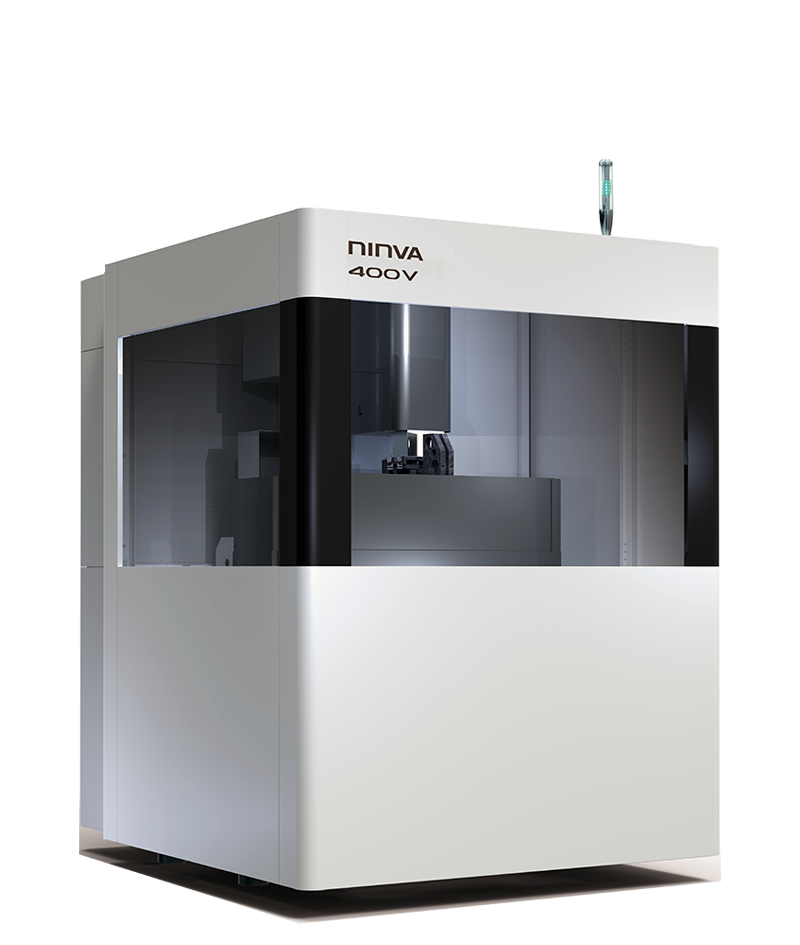

NH400V

全封闭符合环保要求

• 加工区域完全密封,标配净化装置接口
• 交流伺服电机驱动
• CAXA线切割编程软件
• 智能线切割数控系统
• 电子手轮可选*1*10*100倍率

技术参数

机械参数
NH400 NH500 NH400V
X, Y, Z行程 mm 400 x 320 x 180 400 x 500 x 400 400 x 320 x 180
最大工件重量 kg 300 800 200
最大切割厚度 200/300 400 200
最大切割锥度 ±6°/50 ±6°/50 ±6°/50
机床结构形式 C型结构 C型结构 C型结构
导轨形式 THK直线导轨 THK直线导轨 THK直线导轨
电机形式 交流伺服电机 交流伺服电机 交流伺服电机
最大切割效率 300mm2/min 300mm2/min 300mm2/min
机械参数
NH630 NH800 NH1200
X, Y, Z行程 mm 630 x 500 x 400 800 x 630 x 400 1200 x 1000 x 500
最大工件重量 kg 800 800 800
最大切割厚度 400 500 500
最大切割锥度 ±6°/50 ±6°/50 ±6°/50
机床结构形式 C型结构 C型结构 C型结构
导轨形式 THK直线导轨 THK直线导轨 THK直线导轨
电机形式 交流伺服电机 交流伺服电机 交流伺服电机
最大切割效率 300mm2/min 300mm2/min 300mm2/min

获得购买帮助

如果想了解产品配置或者是否适用于需求的加工要求,请致电凝华技术专家或进行在线交流。 致电 01060804673
